Консольный навес

Консольный навес представляет собой конструкцию с креплением исключительно к вертикальной опоре без дополнительных подпорок. Основной несущий элемент - консольная балка из профильной трубы сечением от 80×80×3 мм до 120×120×4 мм. Длина консоли варьируется от 1.5 до 4 метров в зависимости от расчетных нагрузок.

Расчетные параметры

Проектирование учитывает ветровую нагрузку до 60 кг/м² и снеговое давление до 120 кг/м². Прогиб консоли не должен превышать 1/200 от длины свеса. Уклон кровли составляет 5-15° для обеспечения водоотвода. Крепление к стене выполняется с помощью анкерных болтов класса прочности 8.8.

Технология монтажа

Монтаж включает установку закладных элементов в несущую стену с шагом 1-1.5 метра. Сварные соединения выполняются сплошным швом с контролем качества. Обязательно устройство компенсационных зазоров для температурных деформаций. Защитное покрытие осуществляется порошковой краской толщиной 80-120 мкм.

Эксплуатационные характеристики

Конструкция обеспечивает устойчивость к температурным деформациям в диапазоне от -40°C до +60°C. Срок службы составляет 15-20 лет при условии регулярного обслуживания. Проверка крепежных элементов рекомендуется проводить каждые 3 года.

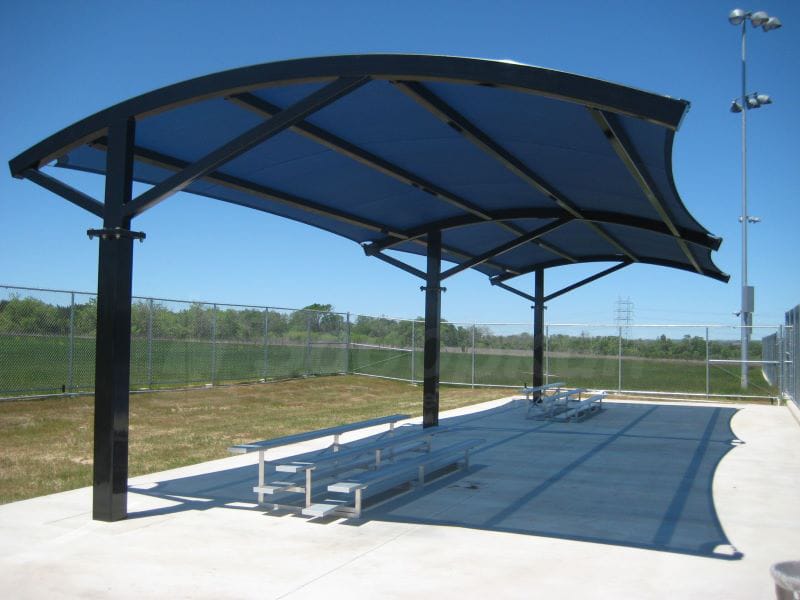

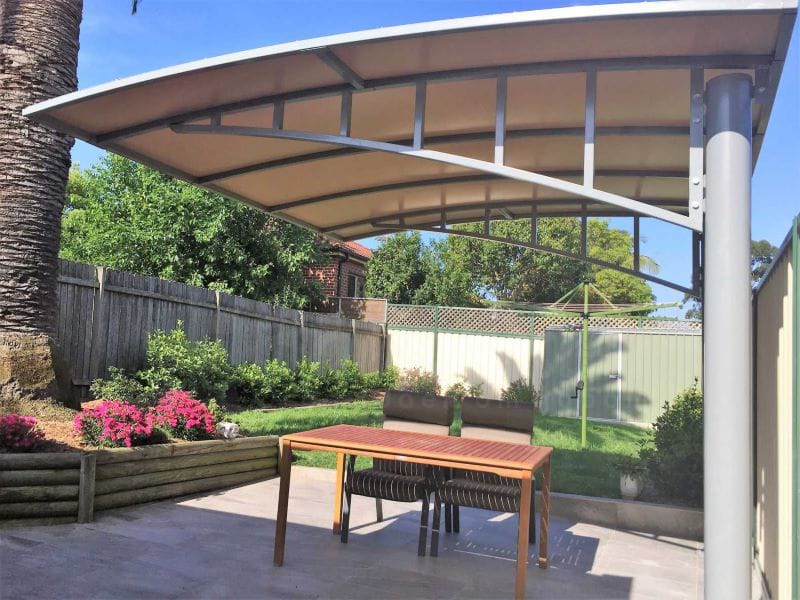

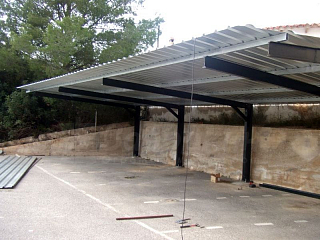

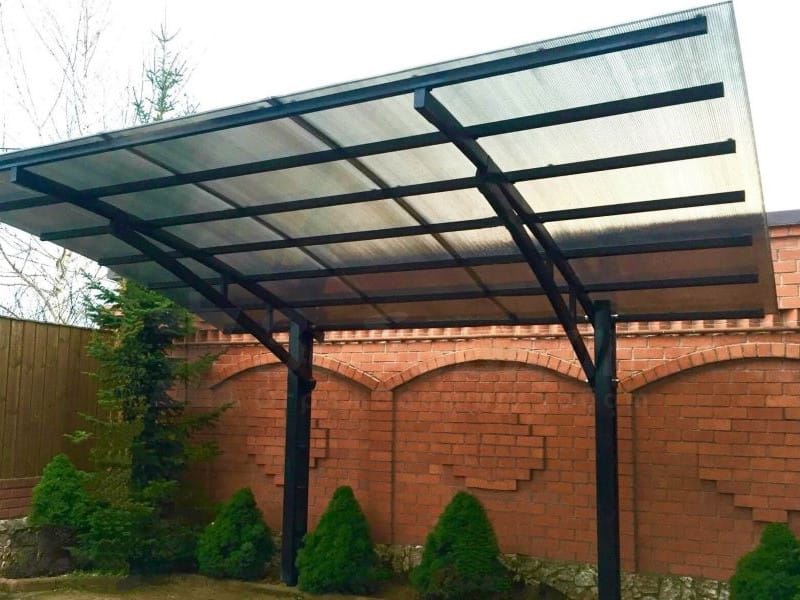

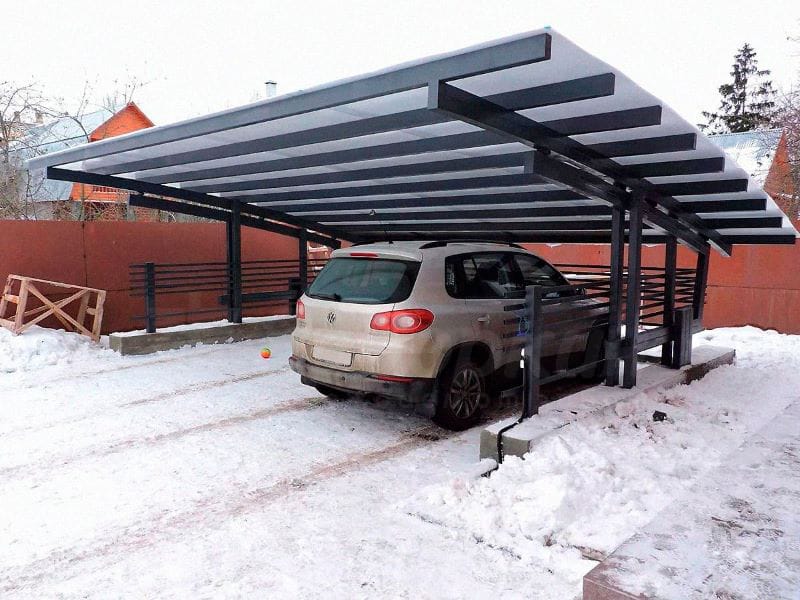

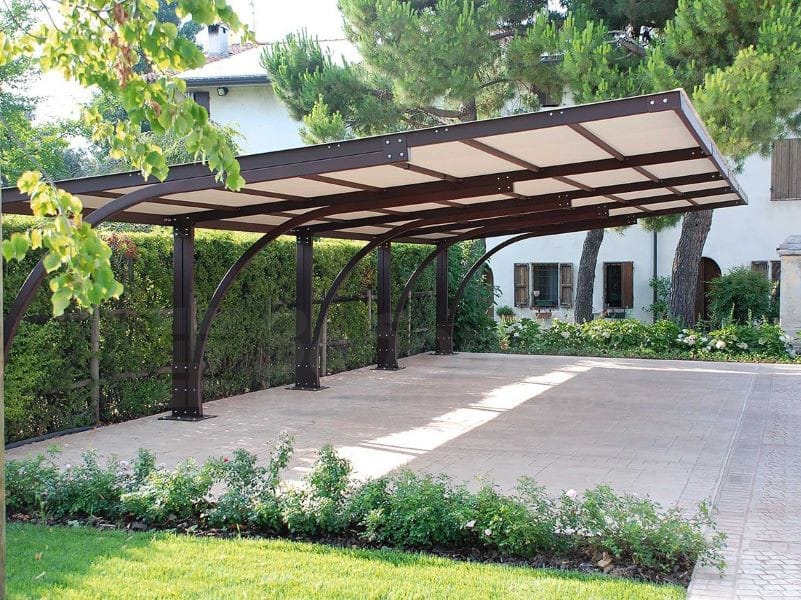

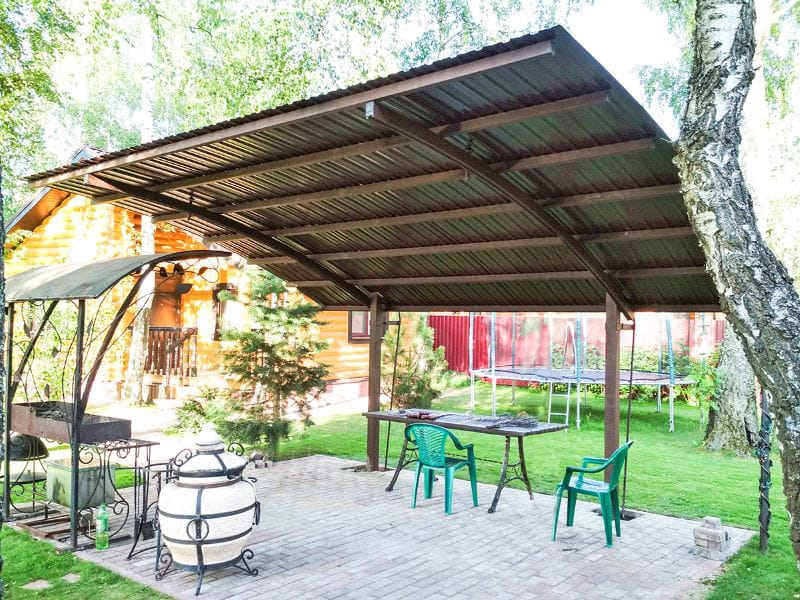

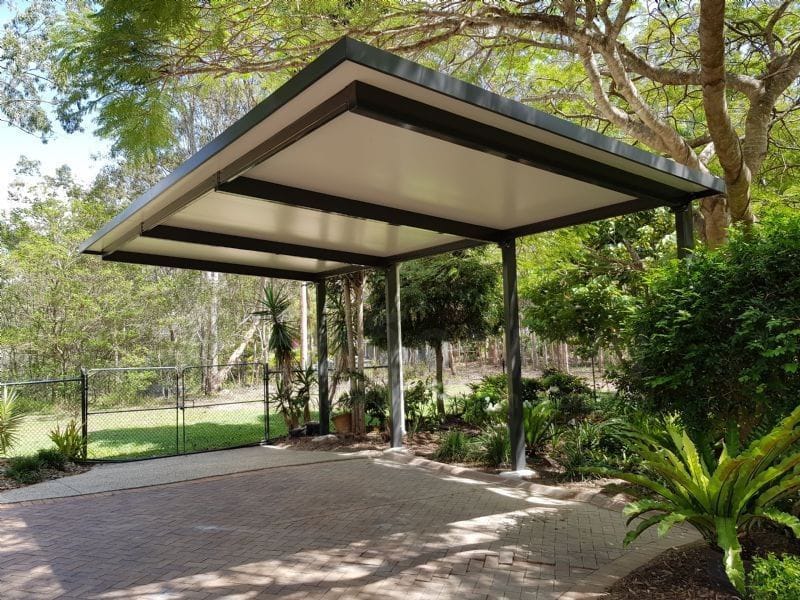

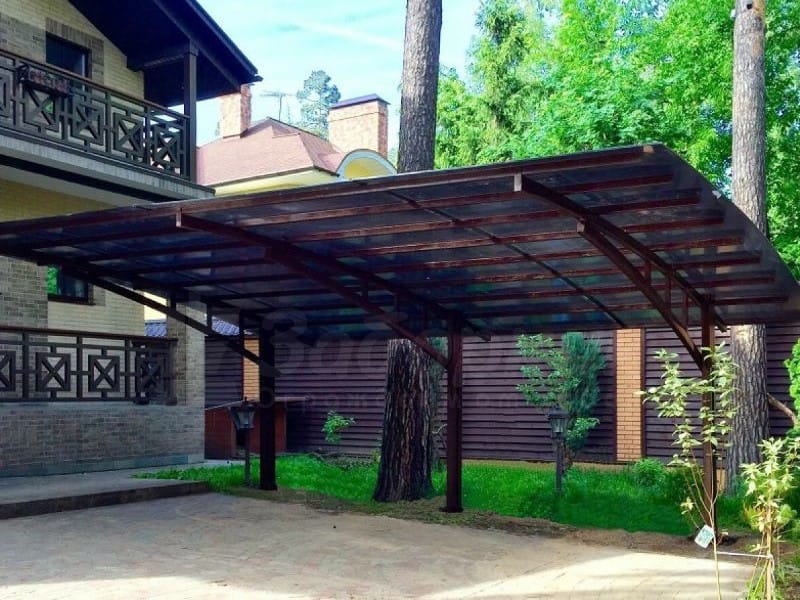

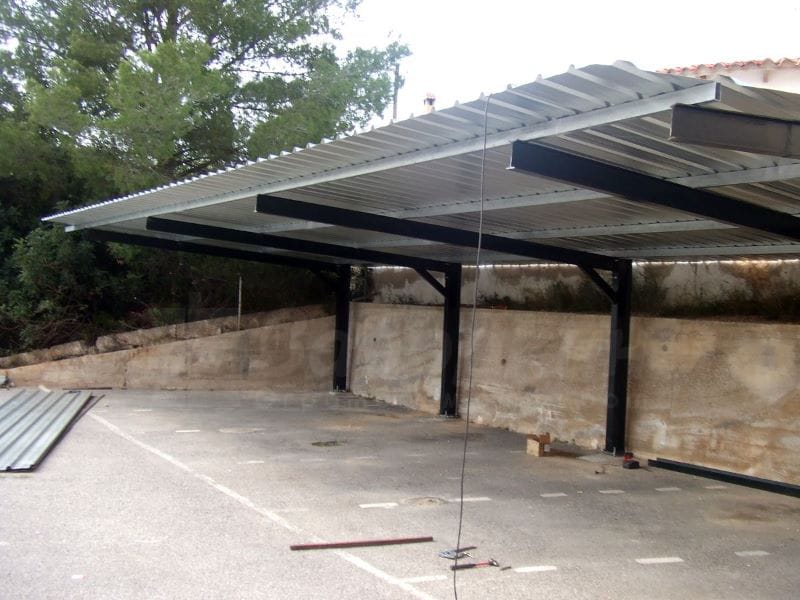

Фото навесов консольного типа

Области применения

Консольные навесы используются для защиты входных групп, парковочных зон, оконных проемов и балконов. Конструкция оптимальна для объектов с ограниченным пространством перед зданием.

Требования к основаниям

Несущая стена должна иметь марку прочности не ниже М150. Минимальная толщина стены составляет 250 мм для кирпичных конструкций и 200 мм для железобетонных. Анкерные болты устанавливаются на глубину не менее 100 мм.

Другие виды навесов

Автоматические ворота для гаража

от 28600 руб.

Автоматические гаражные ворота Ryterna

от 57200 руб.

Навес для автомобиля 6 на 6

от 132000 руб.

Навес для двух машин

от 143000 руб.

Навес для машины из поликарбоната

от 132000 руб.

Навес для машины из профнастила

от 88000 руб.

Навес для машины на сваях

от 140800 руб.

Навес для машины с воротами

от 220000 руб.

Навес для откатных ворот

от 121000 руб.

Смотреть все варианты навесов

Наши преимущества

Доступные цены

Гарантия 2 года

Бесплатный замер

Все способы оплаты

Собственное производство

Бонусы

Работаем круглогодично

Все в наличии

Стоимость консольных насосов

Ширина и длина (м)	Материал
Ширина и длина (м)	Поликарбонат	Профнастил	Металлочерепица
3000x6000	108 000 руб.	126 000 руб.	126 000 руб.
3500x6000	126 000 руб.	147 000 руб.	147 000 руб.
4000x6000	144 000 руб.	168 000 руб.	168 000 руб.
4500x6000	162 000 руб.	189 000 руб.	189 000 руб.
5000x6000	180 000 руб.	210 000 руб.	210 000 руб.
5500x6000	198 000 руб.	231 000 руб.	231 000 руб.
6000x6000	216 000 руб.	252 000 руб.	252 000 руб.
6000x8000	288 000 руб.	336 000 руб.	336 000 руб.

Консольный навес представляет собой эффективное решение для объектов с ограниченной площадью. Для получения расчетов и технико-коммерческого предложения рекомендуется обратиться к нашим инженерам.
